手持式光譜儀是作為一種現(xiàn)場快速無損檢測的方法，對于生產(chǎn)單位，焊接是一項再普通不過的工作內容，但是樣的，對于焊接性能的保障，既要滿足現(xiàn)場檢測，又不能破壞原有的焊接效果，手持式光譜儀利用自身檢測特點實現(xiàn)了這種檢測需求。

焊接材料同樣也是由多種元素組成，不同的元素對于焊接性能有著影響。

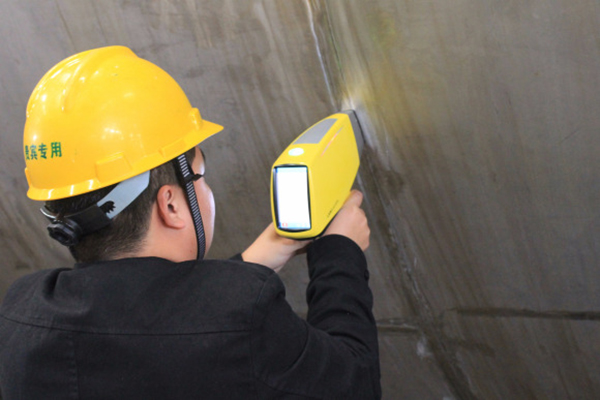

手持式光譜儀的現(xiàn)場檢測

硅（Si）元素

硅是焊絲中常用的脫氧元素，它可以防止鐵與氧化合，并可在熔池中還原FeO。但是單獨用硅脫氧，生成的SiO2熔點高（約1710℃），且生成物的顆粒小，難以從熔池中浮出，易造成焊縫金屬夾渣。

錳（Mn）元素

錳的作用與硅相似，但脫氧能力比硅稍差一些。單獨用錳脫氧，生成的MnO密度較大（15.11g/ cm3），也不易從溶池中浮出。在焊絲中含錳，除了脫氧作無識別結果硫化合生成了硫化錳（MnS），并被除去（脫硫），故可降低由硫引起的熱裂紋的傾向。

由于單獨用硅和錳脫氧，都難以除去脫氧的生成物。故目前多采用硅錳聯(lián)合脫氧，使生成的SiO2和MnO復合成硅酸鹽（MnO●SiO2）。MnO●SiO2的熔點低（約1270℃）且密度小（約3.6g/ cm3），在熔池中能凝聚成大塊熔渣而浮出，達到良好的脫氧效果。

錳也是鋼材中的重要合金元素，也是重要的淬透性元素，它對焊縫金屬的韌性有很大影響。

當Mn含量<0.05%時焊縫金屬的韌性很高；

當Mn含量> 3%后又很脆；

當Mn含量=0.6~1.8%時，焊縫金屬有較高的強度和韌性。

對于焊縫來說，現(xiàn)場針對其進行檢測，當然，上述也只是指出了2種元素，手持式光譜儀無論是在焊接前對焊材進行監(jiān)測，或者是在焊接后對焊點進行再檢測，都有著積極的作用。
